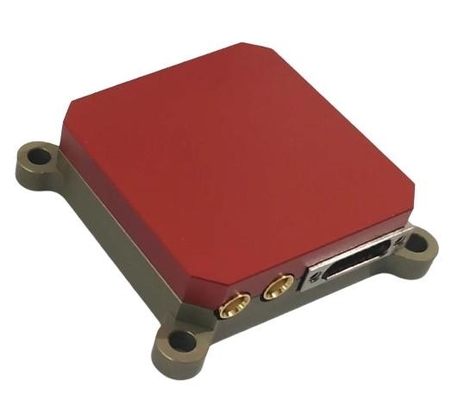

Hoogwaardig MEMS-navigatiesysteem met compensatie op twee assen voor UAV's/robotica

  • High-Performance MEMS Navigation System with Dual-Axis Compensation for UAV/Robotics
Plaats van herkomst Jiangsu, China
Merknaam BWSENSING
Modelnummer GI V16E
Min. bestelaantal 1 stuks
Prijs USD 1550
Betalingscondities T/T

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Biasstabiliteit ≤ 36 ° / h Gyroscoopwaaier ± 500°/s ((200°/s ∼2000°/s, instelbaar)
Versnellingsmeterwaaier ±4 g ((2 g ∼40 g) Accelerometer Bias Stabiliteit ≤ 0,1 mg
Grootte 45 mm x 46 mm x 14 mm Broodjeshoek De in punt 3.4.1 vermelde parameters zijn van toepassing op de volgende voertuigen:
Elektrische interface RS422 Gelast 0.05° ((RMS, dynamisch),0.02° ((RMS, statisch)
Pitchen 0.05° ((RMS, dynamisch),0.02° ((RMS, statisch)
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Accelerometer Bias-stabiliteit (° /h, 10s gladheid)
Laat een bericht achter
Productomschrijving

GI V16E is een hoogwaardig MEMS inertial/satelliet geïntegreerd navigatiesysteem. Het heeft een ingebouwde triaxiale gyroscoop, triaxiale versnellingsmeter, triaxiale magnetische sensor, een pneumatische sensor,en een BD/GPS/GLONASS/GALILEO viermodusontvangerDe snelheid, positie en houding van de drager kunnen worden gemeten, evenals de uitgangscompensatie hoek snelheid, versnelling, magnetische koers, luchtdruk,temperatuur en andere informatie.



Kenmerken

  • -40 °C tot 60 °C, volledige temperatuurkalibratie
  • Hoge steekproefsnelheid van 1KHz, compensatieoperatie van 1KHz, navigatieoperatie van 1KHz, kalmanfilter van 5Hz
  • Kan worden aangesloten op een externe kilometerteller, DVL
  • Hoge prestaties, kleine afmetingen, licht gewicht en laag stroomverbruik;
  • Ondersteuning van de uitgangsontvanger ruwe gegevens, IMU ruwe gegevens, Novotel IE naverwerking



Gyroscoop
Bereik ± 500°/s ((200°/s ∼2000°/s, instelbaar)
Volledige temperatuur Nul < 100°/h
Biasstabiliteit Statische test bij kamertemperatuur, de gemiddelde data in gyro-seconden worden tien seconden lang uitgelijnd, standaardafwijking ≤ 36°/h
Biasherhaalbaarheid Bij kamertemperatuur werden de gegevens met nulverschillen zeven maal in duplicaat gemeten.
Bandbreedte 100 Hz (op maat gemaakt)





Eenccelerometer
bereik ±4 g ((2 g ∼40 g)
Volledige temperatuur Nul < 2 mg
Biasstabiliteit Statische test bij kamertemperatuur, tweede gemiddelde gegevens, standaardafwijking ≤ 0,1 mg.
Biasherhaalbaarheid Bij kamertemperatuur werden de gegevens met nul-bias zeven keer gemeten, waarbij de standaardafwijking van zeven nul-biassen ≤ 0,1 mg was.
Bandbreedte 100Hz aangepast
Barometer
Hoogte nauwkeurigheid Meteorologische omstandigheden stabiel, kamertemperatuur,< 10 cm ((1 σ,typisch)
uitgangsfrequentie 5 Hz
