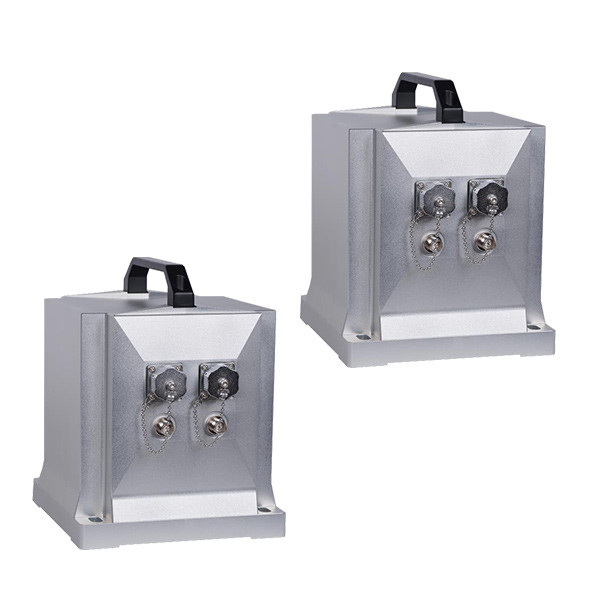

GI4400 High-Precision het Systeemins GNSS van de Vezel Optische Geïntegreerde Navigatie

  • GI4400 High-Precision Fiber Optic Integrated Navigation System INS GNSS
Plaats van herkomst China
Merknaam BWSENSING
Modelnummer GI4400
Min. bestelaantal 1 reeks
Verpakking Details BWSENSING DOOS, Uitdrukkelijk pakket
Levertijd 5-8 werkdagen
Betalingscondities T/T

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
De Nauwkeurigheid van de houdingshoek (gr.) ≤0.01 Snelheidsnauwkeurigheid (m/s) ≤0.03
Azimut die Nauwkeurigheid houden (gr.) ≤0.04, 1h Positienauwkeurigheid (km) ≤4, 0.5h ≤0.05, 5min ≤0.015, 2min
De waaier van de gyroscoopmeting (deg/s) ±600 Gyroscoop Bias stabiliteit (º/h) ≤0.006
Willekeurige gangcoëfficiënt (º/√h) ≤0.002 Het Niet lineair zijn van de schaalfactor (p.p.m.) ≤20
Markeren

INS van 9V GNSS Integratie

,

INS van 36V GNSS Integratie

,

Nauwkeurigheid 0
Laat een bericht achter
Productomschrijving

GI4400 High-Precision Vezeloptische Geïntegreerde van de de Outputvorm RS422 van het Navigatiesysteem Voeding 9~36V



Inleiding

Ingebouwde three-axis vezel optische gyroscoop, three-axis versnellingsmeter, facultatieve three-axis magnetische sensor, high-precision sensor van de luchtdruk, met inbegrip van BD/GPS/GLONASS-een drie-wijze ontvanger. Het heeft kleine grootte, lichtgewicht, en Eigenschappen zoals hoge prestaties. Zijn systeem kan regionaal aanpassingsvermogen zijn en de robuustheid is zeer verbeterd.



Prestatiesindex



De externe efficiënte 4m basislijn van GPS Het noorden die naar Nauwkeurigheid streven (gr.) ≤0.1*Secant breedte
Azimutnauwkeurigheid (gr.) ≤0.015
De Nauwkeurigheid van de houdingshoek (gr.) ≤0.01
Snelheidsnauwkeurigheid (m/s) ≤0.03
Positienauwkeurigheid (m) ≤2m/RTK 2cm
GPS-stroomonderbrekingen Azimut die Nauwkeurigheid houden (gr.) ≤0.04, 1h
Houdingshoek die nauwkeurigheid handhaven (gr.) ≤0.02, 1h
Positienauwkeurigheid (km)

≤4, 0.5h

≤0.05, 5min

≤0.015, 2min


De waaier van de systeemmeting De waaier van de azimutmeting (gr.) ±180
De waaier van de houdingsmeting (gr.) ±90
Gyroscoop Metingswaaier (deg/s) ±600
Bias stabiliteit (º/h) ≤0.006
Bias herhaalbaarheid (º/h) ≤0.005
Willekeurige gangcoëfficiënt (º/√h) ≤0.002
Het Niet lineair zijn van de schaalfactor (p.p.m.) ≤20
De asymmetrie van de schaalfactor (p.p.m.) ≤20
De herhaalbaarheid van de schaalfactor (p.p.m.) ≤20
Versnellingsmeter Metingswaaier (g) ±10
Compensatiestabiliteit (mg) 0,05
Bias herhaalbaarheid (mg) 0,05
De herhaalbaarheid van de schaalfactor (p.p.m.) ≤100
Milieuparameters Werkende temperatuur (℃) -40~+65
Opslagtemperatuur (℃) -45~+70
Trilling (Herz, g2/Hz) 20~500,0.06
Schok (g, Mej.) 30,11
Elektroparameters Inputvoltage (Vdc) +9~+36
Macht (W) 20
Het formaat van de gegevensoutput Rs-422
Gegevensvernieuwingsfrequentie (Herz) 100
Mechanisch Grootte (mm) ≤199.5×199.5×203.6
Gewicht (kg) 7.5
Schakelaar Y11P-1210ZK



GI4400 High-Precision het Systeemins GNSS van de Vezel Optische Geïntegreerde Navigatie 0

GI4400 High-Precision het Systeemins GNSS van de Vezel Optische Geïntegreerde Navigatie 1



GI4400 High-Precision het Systeemins GNSS van de Vezel Optische Geïntegreerde Navigatie 2



Toepassing

en luchtvaart die onderzoeken in kaart brengen

onbemande luchtvoertuigen

gebieden met basis op zee en over de weg



FAQ

Q1: Nauwkeurigheidsdefinitie van producten

A: RMS de nauwkeurigheid, de nauwkeurigheid van elk product kan worden gevonden. Het rapport van de nauwkeurigheidstest kan indien nodig worden verstrekt.



Q2: Hoe te om geschikt model te selecteren?

A: De gebruikers zouden de volgende punten moeten controleren:

a. Enige of dubbele as?

b. Het Commomprotocol, Modbus of KAN?

c. Dynamische of statische Toepassingsscenario's?

d. Horizontale of verticale installatie?





Q3: Hoe te kopen?

A: Als u steekproef wilt, te kopen gelieve op BWSENSING online winkel. Wij keuren Paypal/TT/CC.If goed u in massa koopt, wordt het geadviseerd om de verkoop voor de beste prijs te raadplegen.



Q4: Hoe lang is de garantie periode?

A: Één jaar.



Q5: Testmethode van de vezel optische gyroscoop

A: De militaire norm voor de huidige testmethode van de vezel optische gyroscoop is: GJB2426A-2004



Bedrijfinleiding

Het Ontdekken van Wuxibewis de Technologie LLC (BWSENSING) is een innovatief snelgroeiend die bedrijf in 2010 wordt gevestigd. Het bedrijf was geboren in het Instituut van Micro-elektronica (IME) van de Universiteit van Peking. Wij hebben de hoogste vlek in de midden en high-end de industrietoepassingen in de Chinese markt bereikt.

Vanaf 2019, wordt BWSENSING ® goedgekeurd als ons globaal merk. Met 10 jaar ervarings in de onderzoek-ontwerp-ontwikkeling en de vervaardiging van een waaier van Traagheidssensortechnologie, BWSENSING-integreerden de troepen de de de te verstrekken vaardigheden, kennis en ervaring OEM/ODM-volledig ontwerp en de verwerkende diensten voor Hellingmeter, Elektronische Kompas, van IMU, van AHRS, van GNSS/INS en van de Vezel Optische Gyroscoop. Als bedrijf mede-stichter Dr. bovengenoemd Guangyi Shi, zullen wij de Nauwkeurige en Rendabele sensoren gebruiken om een grotere bijdrage tot de globale maatschappij voor een betere IoT-wereld te leveren.
