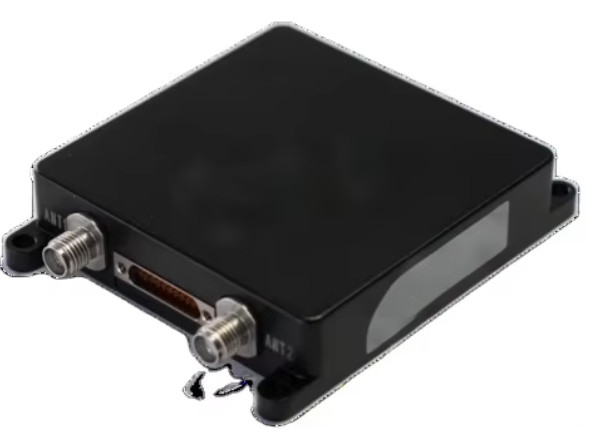

BW-6222-MEMS-geïntegreerd navigatiesysteem met hoge precisie

  • BW-6222-High-Precision-MEMS-Intergrated Navigation System
Plaats van herkomst Jiangsu, China
Merknaam BWSENSING
Modelnummer BW6222
Min. bestelaantal 1 stuks
Prijs USD 5000-1000
Betalingscondities T/T

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Achsen Inertialsysteem met drie assen GyroscoopDynamisch bereik ±250°/s
Gyroscoop Bias-stabiliteit 3°/h (gemiddelde van 10 seconden) Accelerometer Dynamisch bereik ± 8 g
Werktemperatuur -40°C+85°C Accelerometer Bias Stabiliteit 00,02 mg (gemiddelde van 10 seconden)
Interfaces RS-232, CAN/CAN-FD, PPS en EVENT
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Biasstabiliteit
Laat een bericht achter
Productomschrijving

Overzicht

De BW-6222 is een compact, hoogprecisie MEMS modulair navigatiesysteem. Het integreert een zelf ontwikkelde hoogprecisie MEMS IMU ((Inertial Measurement Unit) en een GNSS-module met twee antennes,het gebruik van multi-source Kalman filter fusie algoritmen om continueIn het kader van het programma voor de ontwikkeling van de interne markt wordt de Europese Unie in het kader van het programma voor de ontwikkeling van de interne markt een belangrijke rol gespeeld in de ontwikkeling van de interne markt.



Belangrijkste kenmerken

Ondersteuning voor meerdere constellaties: compatibel met BDS-, GPS-, GLONASS-, Galileo- en QZSS-systemen, met inbegrip van BeiDou-3-satellieten

Fabriekskwalificeerde IMU:

Temperatuur- en dynamische kalibratie voor alle IMU-onderdelen.

Adaptieve uitlijning:

Optimalisatie van statische/dynamische uitlijning voor beweging of stationaire toestanden.

Foutcompensatie:

Kalibratie op systeemniveau voor storingen in de uitlijning van de installatie en fouten in de snelheidsverhouding van het wiel.

Positioneel nauwkeurig:

Horizontale positiefout ≤ 0,2% × D (afgelegde afstand) tijdens GNSS-signaalverlies

.

Interfaces:

RS-232/422, CAN/CAN-FD, PPS en EVENT-protocollen voor flexibele integratie.

Stroomvoorziening:

9·36 V gelijkstroom breed bereik voor industriële compatibiliteit.

Functionele specificaties

Kernfuncties

Het systeem combineert nauwkeurige GNSS-modules (positionering op centimeterniveau) met fabrieksgekalibreerde MEMS-IMU-gegevens (optioneel aangevuld met kilometerteller- en stuurinvoer).Geavanceerde algoritmen (filtering van Kalman met meerdere bronnen, validatie van gegevensbronnen en foutcompensatie) zorgen voor een aanhoudende nauwkeurigheid in uitdagende omgevingen (bijv. stedelijke canyons, tunnels).



Belangrijkste prestatiemeters

Data-updatepercentages

- GNSS-oplossing 20 Hz

- Navigatie 200 Hz.

- Ruwe GNSS-gegevens 10 Hz -

- Rauwe IMU-gegevens 200 Hz -

Technische voordelen

Miniatuurontwerp: Compacte afmetingen geoptimaliseerd voor UAV's, robotica en draagbare systemen

.

Dual GNSS Antenna Support: Verbeterde positioneringsbetrouwbaarheid met real-time kinematische (RTK) correcties.

Militaire robuustheid: werkt bij -40 °C tot +85 °C en is bestand tegen schokken/trillingen (getest volgens GJB-normen)

.

Aanvragen

Satellietcommunicatie: gestabiliseerde platforms voor grondterminals.

Autonome voertuigen: submeterpositionisatie in GNSS-verboden zones.

Verkenning en kaartvorming: Hoog nauwkeurig traject volgen.

Industriële machines: Bewegingsregeling voor zwaar materieel.
