BWS688B-HIGH-SHOCK-RESISTENT-DEVICE-DESIGNEDPRECISE NAVIGATION, CONTROL, AND DYNAMIC MEASUREMENT OF MOVING CARRIERS (Voorzieningen ontworpen voor nauwkeurige navigatie, controle en dynamische meting van bewegende dragers)

Belangrijkste specificaties

Triaxiale gyroscoop: meetbereik ±450°/s

Triaxiale versnellingsmeter: meetbereik ± 18 g

Triaxiale magnetometer: meetbereik ±8 gauss

Digitale barometer: meetbereik 300 mbar ~ 1100 mbar

Hoge bandbreedte: 400 Hz

Fabrieksgekalibreerde temperatuurscompensatie: Biasstabiliteit, lineariteit en kalibratie van de dwarsachsige fouten

Temperatuurcompensatiebereik: -40 °C ~ +85 °C

Communicatie-interface: SPI

Geïntegreerde temperatuur sensor

Stromaansluitingsbereik: 3,0 V ~ 3,6 V

Schokbestendigheid: 2000 g

Compact ontwerp: lichtgewicht en miniatuur vormfaktor

Compatibiliteit: overeenkomt met ADIS16488A

Toepassingsgebieden

Industriële trillingsresistentie en houdingscontrole

Geautomatiseerde machines

Robotic Control.

Platformstabilisatie en -controle

Instrumentatiesystemen

Productbeschrijving

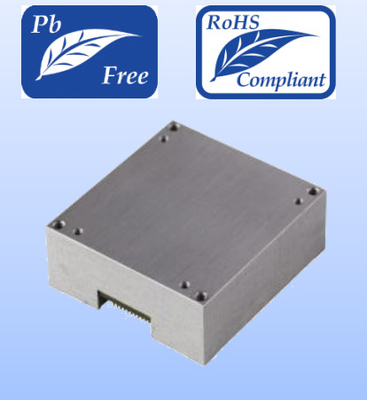

De Inertial Measurement Unit (IMU) is een compact, sterk schokbestendig apparaat dat is ontworpen voor nauwkeurige navigatie, besturing en dynamische meting van bewegende dragers.Het integreert een triaxiale MEMS gyroscoop en een triaxiale versnellingsmeter met geavanceerde foutcompensatie-algoritmen (inclusief temperatuurDe verwerkte gegevens worden via een aanpasbare SPI-interface uitgebracht, terwijl ingebouwde sensoren (magnetometer,(barometer) een uitgebreide omgevingsdetectie mogelijk maken

.

Kernkenmerken:

Hoge-precisie sensoren.

Gyroscoop: ±450°/s bereik, 1,2°/h Allan variantie bias stabiliteit

Accelerometer: ± 18 g bereik, 20 μg Allan-variaanse biasstabiliteit

Magnetometer: ±8 gauss bereik voor de nauwkeurigheid van de buighoek

.

Robuuste aanpassing aan het milieu

Werkt bij -40 °C tot +85 °C met fabrieksgekalibreerde temperatuurcompensatie.

Overleeft 2000g schokken en trillingen in industriële omgevingen

.

Compacte integratie

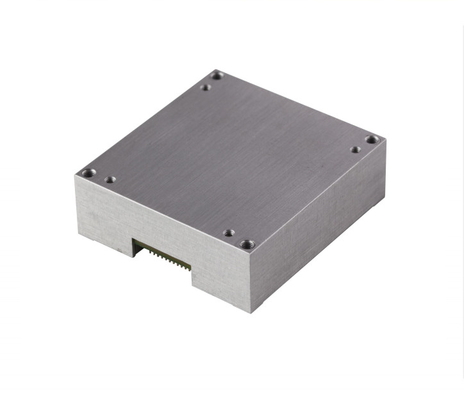

Afmetingen: 47 mm (L) × 44 mm (W) × 14 mm (H)

.

Gewicht: Geoptimaliseerd voor drones, robotarmen en draagbare instrumenten.

Gegevensuitvoer en compatibiliteit

SPI-interface ondersteunt high-speed data streaming (tot 2000Hz).

Compatibel met industriële normen

.

Concurrerend voordeel

Kosten-efficiënte industriële oplossing: balans tussen MEMS-prestaties en betrouwbaarheid in moeilijke omstandigheden.

Multi-Sensor Fusion: geïntegreerde magnetometer en barometer maken 10-assen sensing mogelijk

.

Laag stroomverbruik: een efficiënt stroomontwerp van 3,0 ∼ 3,6 V verlengt de levensduur van de batterij in mobiele toepassingen.
